Re:PLC計數和編碼器Z相問題。。。

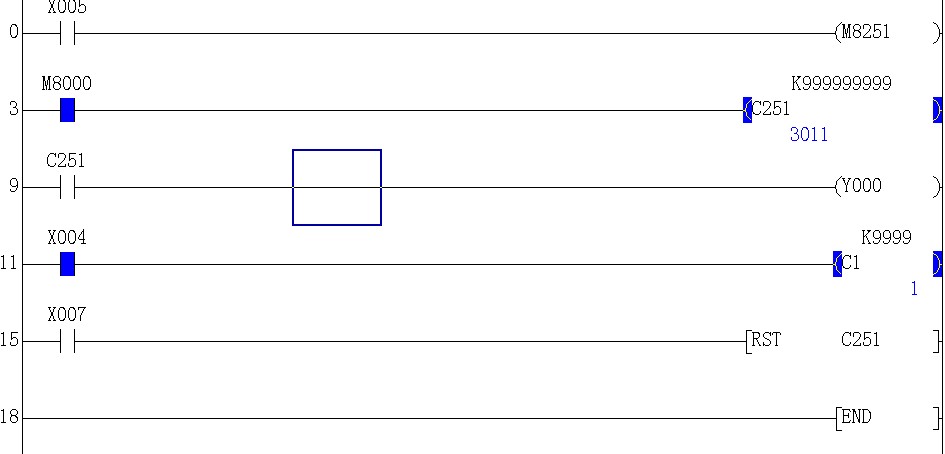

請幫忙看看，程序如圖，請問1;編碼器有A相，B相,Z相,Z相是編碼器轉一周發一個脈沖，我的編碼器怎么一直是導通的呀，我Z相接在x004上面的，X004燈一直是亮的（看程序）問題2：我用C251高速計數器，對應M8251繼電器，(編程手冊上說，M8251導通/斷開可以改變c251的計數方向，是增/減）我接通和不接通M8251都是一樣的(C251計數器正轉加，反轉減）.我的理解是m8251不動作，正轉編碼器加計數，m8251動作了。正轉編碼器就該減計數，怎么會沒有反應呢。這個M8251到底是什么意思呀，

要知道，C251占用的X0，X1的濾波常數是10微妙，太快了，20個脈沖？？？想要在程序中看得清楚的話就加大脈沖數。當程序中用到了C251只有AB相脈沖信號，沒有Z相信號。M8251你還是理解錯了，M8251的意思是當C251的脈沖數減少的時候M8251就ON，增加時就是OFF，M8251是受C251的加減計數控制的，不是用M8251去控制C251的計數方向的。

我A相接x0，B相接x001,Z相接的X004，我就是不轉動編碼器，Z相接在plc上的X004也是一直亮著的，我現在把20改為K99999還是一樣的呢。我問的是Z相（x004）為什么一直有輸出，M8251的問題還是不太明白呢，請大俠指點謝謝

你把X4改上升沿或者下降沿試試

改了，也試了，還是不行？

你的編碼器是什么型號的？我這個編碼器怎么就不呢，我的TRD-J360-RZL，無錫光洋的。

看看編碼器的輸出形式，有高低電平之分，還有的是差分輸出形式的，不要是編碼器就可以接到PLC上。

回帖是美德 幫你頂哦 嘿嘿

我的也是無錫光陽的,型號是TRD-J1000-RZ-2M的

估計是接線問題,PNP NPN要搞清.回路是否正確,看程序沒多大問題.
