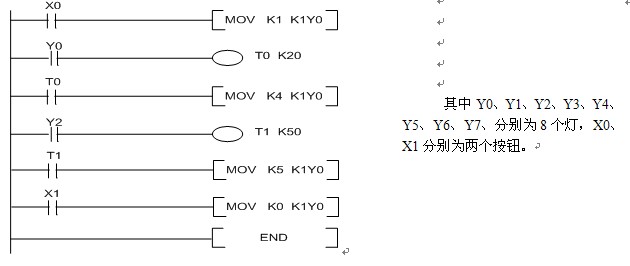

請幫忙分析一下，YO-Y7 那個會通，按X2 會怎樣

如果說X0一直按下X1沒有按下，先是Y0亮，然后Y2亮，最終是Y0Y2亮，只要是X1按下時，所有都不亮。X2沒有影響兩滅

引用

引用樓主leiguosheng于2011-06-08 15:56發表的 各位請分析一下 :
請幫忙分析一下，YO-Y7 那個會通，按X2 會怎樣

按X0   Y0會亮，Y1，Y2，Y3位滅
2秒后  Y2亮了，Y0，Y1，Y3位滅
5秒后   Y0，Y2 亮了，Y1，Y3滅
Y4~Y7的亮滅與程序無關

按X1  Y0~Y3滅，同樣，Y4~Y7亮滅于程序無關。

按X2，X2 與程序無關。

同意1樓的說法

Y4-Y7跟程序沒舍關系。此程序中根本沒有涉及。K1Y0,只是表達了Y0-Y1-Y2-Y3.
當X0=1后，Y0立即接通，延時2S后Y2接通，再延時5S后，Y0、Y2同時接通，Y1、Y3在程序中從來不被點亮，始終為0。
如果X0=0,那么所有輸出都為0.
當X0=1時，按下X1不松開，Y0-Y3將都為0.如果松開后，下一個掃描周期開始，從復上面過程。
X2與程序無關。無論動不運作都不影晌。
題外話：
               如果X0、X1均為1.那么Y1、Y3一直為0,而Y0,Y2會根據掃描周期在0,1的反復。因為在一個掃描周期內，如果接通 X0那么Y0與Y2會因為程序而得電，當掃描到X1后，又會從1轉向0.當第二個掃描周期開始后，因為X0＝1,會使得Y0,Y2又為1,掃到X1后轉0.如此循環往復。不知道分析是否對。如有誤導請諒解。
