樓主發表于: 2011-04-14 11:57

只看樓主 | 小中大

1&9，4&12為常閉觸點，5&9，8&12為常開觸點，對嗎？
還有，電源與控制這么接線，沒有找到接線圖，
先謝謝了。
有資料的朋友發到這個郵箱hmb000123@163.com

沙痕

給生活編個程序，讓你過得更精彩~！

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 629 個
工控威望: 826 點
下載積分: 21583 分
在線時間: 346(小時)
注冊時間: 2010-10-27
最后登錄: 2025-05-07
查看沙痕的主題 / 回貼

1樓發表于: 2011-04-14 12:45

只看該作者 | 小中大

剩下的就是接電源了啊

zyfzxh

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 12 篇
發帖數量: 6505 個
工控威望: 7513 點
下載積分: 109727 分
在線時間: 4850(小時)
注冊時間: 2006-08-10
最后登錄: 2025-06-20
查看zyfzxh的主題 / 回貼

2樓發表于: 2011-04-14 12:48

只看該作者 | 小中大

圖片：

引用
引用樓主青衣于2011-04-14 11:57發表的歐姆龍繼電器，MY2N-J :
1&9，4&12為常閉觸點，5&9，8&12為常開觸點，對嗎？
還有，電源與控制這么接線，沒有找到接線圖，
先謝謝了。
有資料的朋友發到這個郵箱hmb000123@163.com

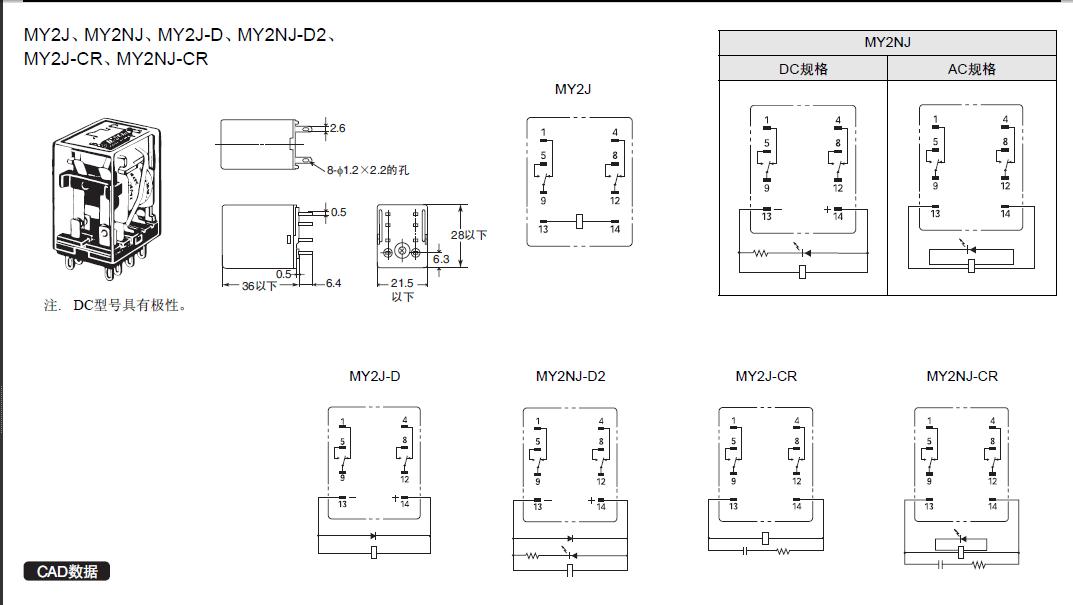

兄弟，看繼電器外殼上就能知道如何接線了，順便給你一個圖吧

本帖最近評分記錄：

下載積分:+3(青衣) 熱心助人

liuhuaxing

LIUHUAXING

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 965 個
工控威望: 1172 點
下載積分: 3446 分
在線時間: 624(小時)
注冊時間: 2011-03-26
最后登錄: 2024-06-26
查看liuhuaxing的主題 / 回貼

3樓發表于: 2011-04-14 12:48

只看該作者 | 小中大

13-14接電源

青衣

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看青衣的主題 / 回貼

4樓發表于: 2011-04-14 13:40

只看該作者 | 小中大

謝謝各位啦，清楚怎么接線了，

月澤

時間嘛！就象乳溝，擠一擠總歸還是有的！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 1285 個
工控威望: 2921 點
下載積分: 4511 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-12-04
查看月澤的主題 / 回貼

5樓發表于: 2011-04-14 17:09

只看該作者 | 小中大

中繼上不是標注好的…用習慣根本不用看，上面的上排和下面的上排常閉…上面的下排和下面的上排是常開…下面下排是電源
